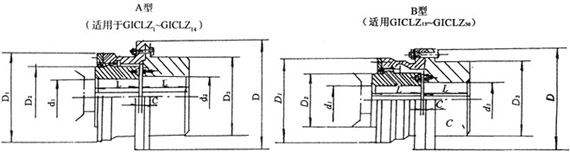

小图标 GICLZ型鼓形齿式联轴器
产品介绍:
   本联轴器列为JB/ZQ4223-86标准,适用于通过中间轴联接两水平同轴线传动轴系。具有一定补偿两轴相对偏移的性能,传递公称扭矩为630~2800000N.m。
性能参数表:

型号

公称扭矩Tn(N.m)

许用转速n (r/min)

轴孔直径
d1 d2 dz

轴孔长度

D

D1

D2

D3

C

转动惯量Kg.m2

重量Kg

Y

L

GICLZ1

630

4000

16 18 19

42

125

95

60

80

20

0.0084

5.4

20 22 24

52

10

25 28

62

2.5

30 32 35 38

82

40 42 45 48 50

112

GICLZ2

1120

25 28

62

144

120

75

95

10.5

0.018

9.2

30 32 35 38

82

2.5

40 42 45 48 50 55 56

112

60

142

GICLZ3

 2240

30 32 35 38

82

174

140

95

115

3

0.0427

16

40 42 45 48 50 55 56

112

60 63 65 70

142

GICLZ4

 3550

3600

32 35 38

82

196

165

115

130

14

0.076

22

40 42 45 48 50 55 56

112

3

60 63 65 70 71 75

142

80

172

GICLZ5

5000

3300

40 42 45 48 50 55 56

112

224

183

130

150

3

0.0149

36

60 63 65 70 71 75

142

80 85 90

172

GICLZ6

7100

3000

48 50 55 56

112

241

200

145

170

6

0.24

46

60 63 65 70 71 75

142

4

80 85 90 95

172

100

212

GICLZ7

10000

2680

60 63 65 70 71 75

142

260

230

160

195

4

0.43

68

80 85 90 95

172

100 110 120

212

GICLZ8

14000

2500

65 70 71 75

142

282

245

175

210

5

0.61

81

80 85 90 95

172

100 110 120 125

212

130

252

GICLZ9

18000

2350

70 71 75

142

314

270

200

225

10

0.94

100

80 85 90 95

172

5

100 110 120 125

212

130 140

252

GICLZ10

31500

2150

80 85 90 95

172

346

300

220

250

5

1.67

147

100 110 120 125

212

130 140 150

252

160

302

GICLZ11

40000

1880

100 110 120 125

212

380

330

260

285

6

2.98

206.3

130 140 150

252

160 170 180

302

GICLZ12

56000

1680

120 125

212

442

380

290

325

6

5.31

284.5

130 140 150

252

160 170 180

302

190 200

252

GICLZ13

80000

1530

140 150

252

482

420

320

360

7

9.16

402.0

160 170 180

302

190 200 220

352

GICLZ14

112000

1300

160 170 180

302

520

465

360

410

8

15.02

582.2

190 200

352

240 250

410

GICLZ15

160000

1180

190 200 220

352

580

510

400

450

10

25.78

778.2

240 250 260

410

280

470

GICLZ16

250000

1000

200 220

352

680

595

465

500

10

46.80

1071.0

240 250 260

410

280 300 320

470

GICLZ17

280000

980

220

352

720

654

495

530

10

60.50

1210.0

240 250 260

410

280 300 320

470

GICLZ18

355000

900

240 250 260

410

775

675

520

540

10

81.75

1475.0

280 300 320

470

340

550

GICLZ19

450000

830

260

410

815

715

560

580

10

101.57

1603.0

280 300 320

470

340 360

550

GICLZ20

500000

790

300 320

470

855

755

585

600

13

140.03

2033.0

340 360 380

550

GICLZ21

630000

750

300 320

470

915

795

620

640

13

183.49

2385.0

340 360 380

550

400

650

GICLZ22

710000

720

340 360 380

550

960

840

665

680

13

235.04

2452.0

400 420

650

GICLZ23

800000

680

360 380

550

1010

890

710

720

13

323.16

3332.0

400 420 450

650

GICLZ24

1000000

650

380

650

1050

925

730

760

15

387.97

3639.0

400 420 450 480

650

GICLZ25

1120000

610

400 420 450 480 500

650

1120

970

770

800

15

485.96

4073.0

GICLZ26

1250000

580

420 450 480 500

650

1160

900

800

850

15

573.64

4527

530

800

GICLZ27

1400000

560

450 480 500

650

1210

1060

850

900

15

789.74

5485

530 560

800

GICLZ28

1600000

540

480 500

650

1250

1080

890

960

20

960.26

6050

530 560 600

800

GICLZ29

2240000

520

500

650

1340

1200

960

1010

20

1268.98

7090

530 560 600 630

800

GICLZ30

2800000

500

530 560 600 630

800

1390

1210

1005

1070

20

1822.02

9264

670

950
