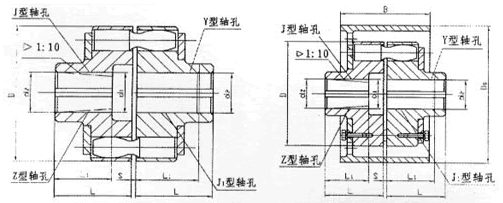

HLL型带制动轮弹性柱销联轴器

产品介绍：

本联轴器主要有HL型弹性柱销联轴器和HLL型带制动轮弹性柱销联轴器二种型式。本联轴器已列为国家标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20～+80℃；传递公称扭矩为40～20000N.m。弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。

型号	公称扭矩 Tn (N.M)	许用转速n (r/min)	轴孔直径d1 d2 dz mm	轴孔长度			D0	D	B	转动惯量I (Kg.m2 )	质量m(kg)
				Y型	J J1 Z型
							mm
				L	L1	L
HLL1	315	5600	20 22 24	52	38	52	200	120	85	218	11
			25 28	62	44	62
			30 32 35	82	60	82
HLL2	630	5000	30 32 35 38	82	60	82	200	160	85	2.45	14
			40 42 45 48	112	84	112

HLL3	630	19000	30 32 35 38	82	60	82	300	160	132	13.08	25

			40 42 45 48	112	84	112

HLL4	1250	1900	40 42 45 48	112	84	112	300	160	132	16.6	40
			50 55 56
			60 63	142	107	142

HLL5	1250	1400	40 42 45 48	112	84	112	400	195	168	49.2	69
			50 55 56
			60 63	142	107	142
HLL6	2000	1400	50 55 56	112	84	112	400	220	168	57.6	79
			60 63 65 70	142	107	142
			71 75

HLL7	2000	1120	50 55 56	112	84	112	500	220	210	127.4	91
			60 63 65 70	142	107	142
			71 75

HLL8	3150	1400	60 63 65 70	142	107	142	400	280	168	161.7	98
			71 75
			80 85	172	132	172
HLL9	3150	1120	60 63 65 70	142	107	142	500	280	210	129.2	113
			71 75
			80 85	172	132	172
HLL10	6300	1120	71 71 75	142	102	142	500	320	210	156	156
			80 85 90 95	172	132	172
			100 110	212	167	212

HLL11	6300	960	71 71 75	142	102	142	630	320	265	314	187
			80 85 90 95	172	132	172
			100 110	212	167	212
HLL12	10000	960	80 85 90 95	142	132	172	630	360	658	328	326

			100 110 120 125	212	167	212

HLL13	16000	800	100 110 120 125	212	167	212	710	410	298	713	337

			130 140	252	202	252

HLL14	25000	800	110 120 125	212	167	212	710	480	298	849	458
			130 140 150	252	202	252
			160 170 180	302	242	302
HLL15	25000	710	110 120 125	212	167	212	800	480	335	1231	504
			130 140 150	252	202	252
			160 170 180	302	242	302
